Ошибка в расчёте мощности водяного тепловентилятора — это либо холодный склад в январе, либо переплата за оборудование, которое никогда не выйдет на полную нагрузку. Между цифрами в каталоге и реальной теплоотдачей прибора может лежать пропасть в 30–50%, и большинство проектировщиков узнают об этом уже после монтажа. В этом руководстве — две рабочие формулы расчёта, таблицы коэффициентов для разных типов зданий, разбор факторов, которые «съедают» мощность, и готовый чек-лист, чтобы подобрать оборудование без ошибок и лишних затрат.
Почему важен профессиональный расчёт
Профессиональный расчёт мощности водяного тепловентилятора является обязательным этапом проектирования.
Последствия ошибок: избыточные затраты vs недостаточность прогрева
Недостаточная мощность — это несоблюдение санитарных норм и замерзающий персонал в пиковые морозы. Избыточная — перерасход бюджета на закупку и дискомфорт от слишком горячего воздушного потока.
Ошибка усугубляется тем, что паспортная мощность прибора часто указана для температуры теплоносителя 90/70 °C. В реальных условиях при графике 70/50 °C или 80/60 °C происходит падение мощности примерно на 33%. Прибор номиналом 30 кВт фактически выдаст около 20 кВт. Игнорирование этого коэффициента — самая частая причина дефицита тепла на объекте.
Использование упрощённых «бытовых» формул вроде «100 Вт на м²» в промышленном проектировании создаёт риск некорректной работы системы и финансовых претензий со стороны заказчика.
Как рассчитать водяной тепловентилятор: ключевые переменные
Перед подстановкой чисел в формулу нужно определить три величины: объём помещения, температурный напор и коэффициент теплопотерь.

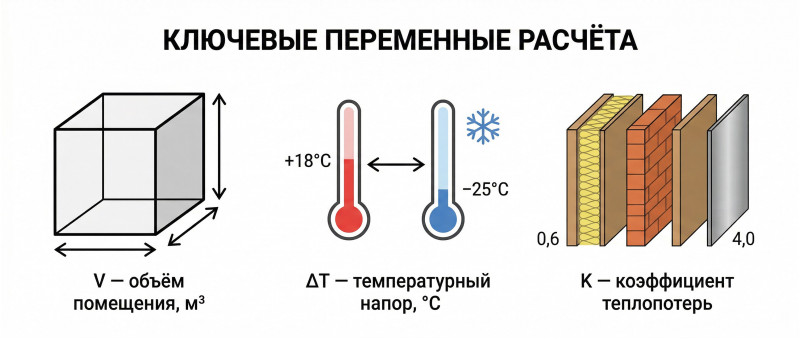

Ключевые переменные для расчёта водяного тепловентилятора
Определение объёма обогреваемого пространства (V)
Объём V (м³) — это произведение площади пола на высоту потолков. Для склада 300 м² с высотой 6 м: V = 300 × 6 = 1 800 м³.
Важно замерять фактическую высоту до кровли, а не до подвесного потолка — именно весь объём воздуха будет участвовать в теплообмене.
Расчёт температурного напора (ΔT): разница между улицей и нормативом в помещении
ΔT (°C) — разница между желаемой внутренней температурой и минимальной расчётной температурой наружного воздуха для вашего региона.
Например, если нужно поддерживать +18 °C в помещении, а расчётная зимняя температура составляет −25 °C, то ΔT = 18 − (−25) = 43 °C.
Коэффициент теплового рассеивания (K): классификация по типу изоляции здания
Коэффициент K учитывает, насколько быстро здание теряет тепло через ограждающие конструкции.
| Тип конструкции | Коэффициент K |
|---|---|
| Улучшенная теплоизоляция (двойные стены, мало окон, качественные стеклопакеты) | 0,6–0,9 |
| Стандартная теплоизоляция (двойная кирпичная кладка, стандартная кровля) | 1,0–1,9 |
| Упрощённая конструкция (одинарный кирпич, средняя теплоизоляция) | 2,0–2,9 |
| Без теплоизоляции (профлист, дерево, упрощённая кровля) | 3,0–4,0 |
Для современных зданий из сэндвич-панелей с качественным остеклением K будет ближе к 0,6–0,9. Для старого ангара из профлиста — к 3,0–4,0. Разница в итоговой расчётной мощности может составить 5–6 раз при одинаковом объёме.
Основная методика: расчёт мощности тепловентилятора по объёму помещения
Разбор фундаментальной формулы
Q = (V × ΔT × K) / 860
Формула работает так:
- V × ΔT × K — даёт потребность в тепле в ккал/ч.
- Деление на 860 — перевод в кВт (1 кВт ≈ 860 ккал/ч).
Результат Q — необходимая тепловая мощность в кВт.
Таблица коэффициентов K: от энергоэффективных стен до конструкций из профлиста
| Тип здания | K | Q (кВт) |
|---|---|---|
| Современный утеплённый склад | 0,8 | ≈ 72 |
| Кирпичный цех со стандартной кровлей | 1,5 | ≈ 135 |
| Старый ангар из профлиста | 3,5 | ≈ 315 |
Разброс — более чем в 4 раза. Именно поэтому коэффициент K требует честной оценки состояния здания, а не «среднего» значения.

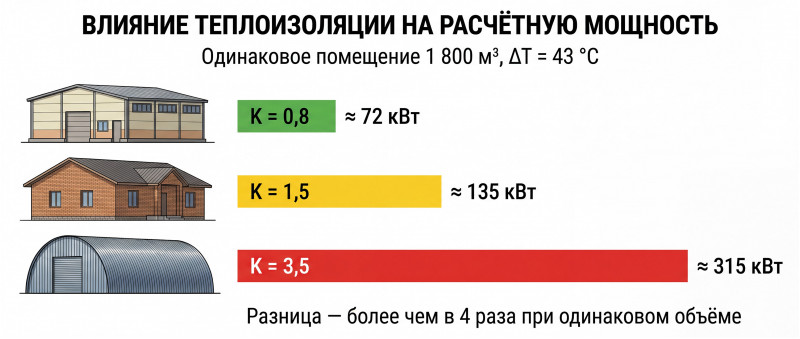

Влияние теплоизоляции здания на расчётную мощность тепловентилятора
Практический пример: как рассчитать мощность водяного тепловентилятора для склада 300 м²
Исходные данные:
- Площадь: 300 м²
- Высота потолков: 6 м → V = 1 800 м³
- Регион: расчётная зимняя температура −25 °C
- Желаемая температура внутри: +18 °C → ΔT = 43 °C
- Конструкция: стандартная кирпичная кладка → K = 1,5
Расчёт: Q = (1 800 × 43 × 1,5) / 860 ≈ 135 кВт
При наличии часто открываемых ворот, северной ориентации или углового расположения рекомендуется добавить запас до 30%, что увеличит потребность до ~175 кВт.
Альтернативные способы: расчёт тепловентилятора по площади
Упрощённый экспресс-метод: преимущества и риски
Для предварительной оценки в помещениях с хорошей теплоизоляцией и высотой потолков до 6–8 м применяется формула:
X = S × h / 30
Где S — площадь (м²), h — высота (м), а 30 — эмпирический коэффициент для средних условий.
Пример: склад 300 м², высота 6 м → X = 300 × 6 / 30 = 60 кВт.
Метод удобен для быстрой прикидки «на салфетке», когда нужно понять порядок мощности ещё до детального проектирования.
Почему экспресс расчёт может быть неточным
Экспресс-формула S × h / 30 создана для зданий с хорошей теплоизоляцией и высотой потолков до 6–8 метров. В этих условиях она даёт результат, близкий к полному расчёту: для склада 300 м² с потолками 6 м экспресс-метод покажет 60 кВт, а инженерная формула при K = 0,8 — около 72 кВт. Разница порядка 20% — приемлемо для первой прикидки.
Ошибка возникает, когда экспресс-метод применяют не по назначению. Формула не учитывает:
- Качество теплоизоляции здания (коэффициент K).
- Фактический температурный напор для конкретного региона.
- Наличие ворот, больших окон, стеллажных конструкций, создающих аэродинамическое сопротивление.
- Кратность инфильтрации воздуха при открытии ворот.
Для того же склада 300 м², но с одинарной кирпичной кладкой и слабой изоляцией (K = 3,0), полная формула даёт ~225 кВт — почти в 4 раза больше. Экспресс-формула этого не увидит, потому что в ней нет переменной, отвечающей за качество ограждающих конструкций.
Правило простое: если здание утеплено и потолки невысокие — экспресс-метод подходит для быстрой оценки порядка мощности. Во всех остальных случаях — только полная формула с подбором коэффициента K под реальное состояние здания.
Факторы, критически влияющие на фактическую мощность водяного тепловентилятора
Расчётная мощность — это потребность здания в тепле. Но фактическая теплоотдача прибора зависит от условий, в которых он работает. Разрыв между каталожными данными и реальностью может достигать 50%.
Влияние температурного графика теплоносителя (90/70, 80/60, 60/40)
Паспортная мощность тепловентилятора указывается для определённых параметров теплоносителя — как правило, 90/70 °C (подача/обратка). Это стандарт, от которого отталкиваются каталоги.
При переходе на низкотемпературные системы картина меняется резко:
- При графике 80/60 °C — падение мощности примерно на 33%. Прибор номиналом 30 кВт фактически выдаст около 20 кВт.
- При графике 60/40 °C (характерном для тепловых насосов) — фактическая теплоотдача может снизиться вдвое и более.

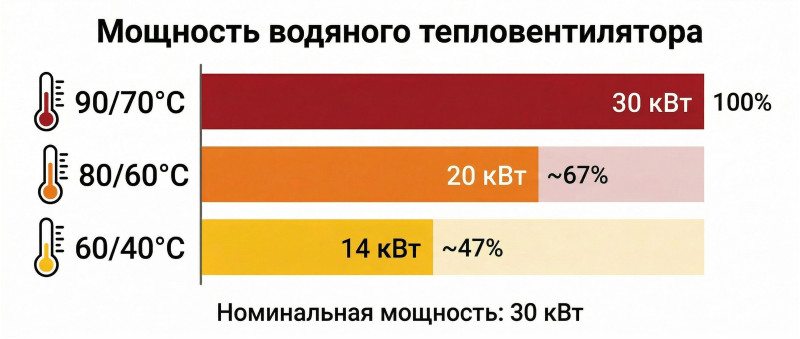

Зависимость мощности водяного тепловентилятора от температуры теплоносителя
Это означает, что при использовании низкотемпературных источников тепла необходимо выбирать более мощный агрегат или увеличивать количество приборов. Некоторые производители оптимизируют теплообменники специально для работы с водой 35–45 °C — в таких моделях применяются трёх- и четырёхрядные теплообменники с увеличенной поверхностью теплосъёма.
| Температурный график (подача/обратка) | Примерная доля от паспортной мощности |
|---|---|
| 90/70 °C (стандарт каталога) | 100% |
| 80/60 °C | ~65–70% |
| 60/40 °C (тепловые насосы) | ~45–50% |
Вывод прост: перед подбором модели нужно точно знать, какую температуру воды обеспечит котельная или тепловой пункт — и пересчитывать мощность именно под эти параметры.
Зависимость теплоотдачи от расхода воздуха и скорости вращения вентилятора
Тепловентилятор — это не только теплообменник, но и вентилятор. Его скорость напрямую влияет на теплосъём.
При работе на максимальных оборотах прибор выдаёт паспортную мощность, но создаёт избыточный шум и сквозняки. На практике профессиональное проектирование строится по «правилу второй скорости»: оборудование подбирается так, чтобы расчётная нагрузка покрывалась на средней скорости вентилятора. Максимальная остаётся в резерве для пиковых морозов.
Два типа двигателей дают разные возможности регулировки:
- AC-двигатели — три фиксированные скорости. Простое и надёжное решение, но грубое управление: между ступенями большой разрыв по расходу воздуха.
- EC-двигатели — плавная регулировка оборотов. Снижение энергопотребления на 30–50% по сравнению с AC. Отсутствие пусковых токов. Обязательный стандарт для интеграции в системы автоматизации (BMS).
При эксплуатации группы из 10 приборов переход на EC-моторы окупает разницу в стоимости за первые 5 лет.
Учёт гидравлического сопротивления системы
Теплоотдача зависит не только от температуры воды, но и от её расхода через теплообменник. Если гидравлическое сопротивление системы слишком велико — расход падает, и прибор не выходит на расчётную мощность.
Ключевые факторы:
- Схема подключения. Строго двухтрубная. Последовательное (однотрубное) подключение запрещено — на каждом следующем приборе в цепочке температура воды падает, и теплоотдача прогрессивно снижается.
- Балансировка. Применение балансировочных клапанов обязательно для выравнивания расходов по всем приборам. Замена их на обычные вентильные краны делает точную наладку практически невозможной.
- Принцип «телескопирования». Диаметры магистральных труб должны ступенчато уменьшаться по мере удаления от насосной группы. Единый большой диаметр по всей длине — необоснованное удорожание проекта без пользы для гидравлики.
- Фильтрация. Сетчатый фильтр (грязевик) обязателен. Загрязнённый теплоноситель снижает проходное сечение теплообменника и его мощность.
Специальные случаи в расчёте тепловентиляторов
Особенности подбора для помещений с высокими потолками (до 25 метров)
В помещениях высотой от 8–10 м стандартный настенный монтаж может не обеспечить доставку тепла в рабочую зону. Дальность воздушной струи при настенном размещении достигает 25 м, при потолочном — около 15 м.
Стратификация воздуха в высоком помещении — проблема и решение с помощью тепловентилятора
Для сверхвысоких объектов (ангары, логистические центры) применяются специализированные диффузоры, которые позволяют сохранять эффективность распределения тепла при высоте установки до 25 метров.
При проектировании таких объектов рекомендуется использовать заводское ПО для подбора — только оно корректно рассчитает дальнобойность струи, скорость воздуха в рабочей зоне и оптимальную высоту монтажа. Ручной расчёт здесь даёт слишком большую погрешность.
Запас мощности для высоких помещений — до 30%, особенно при наличии часто открываемых ворот или северной ориентации здания.
Расчёт водяного тепловентилятора для работы на охлаждение
Летом тепловентилятор может работать как дестратификатор (устройство для принудительного перемешивания воздушных масс, устраняющее разницу температур между верхней и нижней зонами помещения) или даже как система охлаждения — при подаче холодной воды через теплообменник. В этом режиме прибор забирает тёплый воздух из помещения, охлаждает его и возвращает обратно.
Расчёт холодильной мощности аналогичен расчёту тепловой, но с учётом обратного температурного напора и параметров холодной воды. Этот режим особенно востребован на объектах, где уже есть чиллерная установка или доступ к артезианской воде.
Цифровые инструменты: онлайн-калькуляторы расчёта тепловентилятора
Когда стоит доверять автоматизированным системам подбора
Онлайн-калькуляторы от производителей полезны для предварительной оценки. Они автоматизируют подстановку в формулу Q = (V × ΔT × K) / 860 и подбирают подходящие модели из каталога.
Однако доверять им безоговорочно можно только при типовых условиях: прямоугольное помещение, стандартная высота, отсутствие нестандартных факторов. Для сложных объектов (высокие потолки, часто открываемые ворота, стеллажные конструкции) необходимо заводское ПО, которое учитывает аэродинамику струи и реальное размещение приборов.
Параметры профессионального расчёта тепловентиляторов
Профессиональные программы подбора выходят далеко за рамки простой формулы. Они учитывают:
- Высоту монтажа и дальнобойность струи.
- Скорость воздуха в рабочей зоне (чтобы исключить сквозняки).
- Фактическую мощность при заданном температурном графике теплоносителя.
- Расстояния между приборами.
- Аэродинамическое сопротивление стеллажей и внутренних конструкций.
- Кратность инфильтрации при открытии ворот.
Результат — не просто цифра мощности, а карта размещения с указанием углов установки, количества и модификаций приборов.
Заключение и итоговый чек-лист подбора
Правильный расчёт мощности водяного тепловентилятора — это последовательность шагов, каждый из которых влияет на итоговый результат. Пропуск любого из них ведёт либо к дефициту тепла, либо к переплате.
Чек-лист подбора:
- Определить объём помещения (V = S × h).
- Рассчитать температурный напор (ΔT = T внутри − T наружная расчётная).
- Выбрать коэффициент теплопотерь K по типу конструкции здания.
- Рассчитать мощность: Q = (V × ΔT × K) / 860.
- Добавить запас 20–30% при наличии ворот, большого остекления, северной ориентации.
- Уточнить температурный график теплоносителя и пересчитать фактическую мощность прибора (не паспортную!).
- Учитывать в подборе тепловентиляторов «правило второй скорости» — расчётная нагрузка должна покрываться на средних оборотах.
- При необходимости — учесть дополнительные поправки: стеллажные конструкции, создающие аэродинамическое сопротивление, высокую кратность инфильтрации воздуха, нестандартную высоту потолков. Для таких объектов рекомендуется проверка расчёта в заводском ПО подбора.

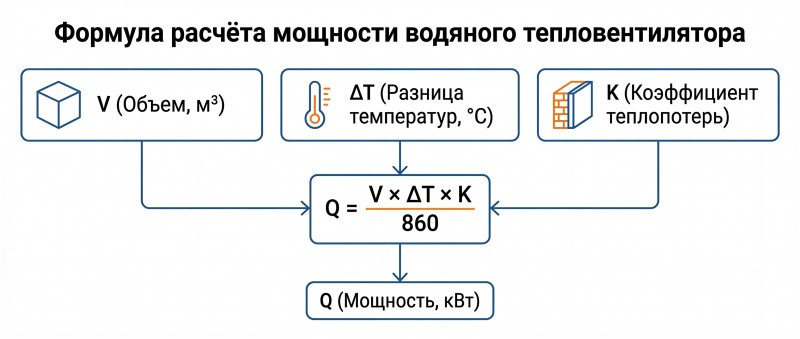

Формула расчёта мощности водяного тепловентилятора
Экспресс-формула S × h / 30 даёт приемлемый результат только для зданий с хорошей теплоизоляцией и высотой потолков до 6–8 метров. За пределами этих условий — полная методика с подбором коэффициента K, учётом реального температурного графика теплоносителя и поправками на особенности объекта.
